如何任意调节屏幕宽度像素的同时，还能使16*16的汉字点阵正确映射到LED屏幕上？？？
0
悬赏园豆：5
[待解决问题]
有偿解决
麻烦请各位大佬帮忙看一下
目前的情况是
在官方例程的的程序上，实现调节屏幕像素的功能，但是发现原有的程序，只能适用于1664大小的屏幕和1616的汉字点阵，我试图找到LED屏幕中关于汉字点阵的的映射逻辑，但是发现输出的日志，有点混乱，找不到对应的逻辑，这一点需要协助解决一下
源代码如下：
/* 显示汉字总数 */
#define WORD_NUM 4
/* 每行显示的字节数 */
#define SCAN_NUM (8 * WORD_NUM)
u8 Chinese[4][32] =
{
{
0x00,0x01,0x00,0x01,0x3F,0x01,0x20,0x3F,0xA0,0x20,0x92,0x10,0x54,0x02,0x28,0x02,
0x08,0x02,0x14,0x05,0x24,0x05,0xA2,0x08,0x81,0x08,0x40,0x10,0x20,0x20,0x10,0x40,
},
{
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
},
{
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
},
{
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
},
};
uint8_t dispram[128] = {0};
void hub12DataSerialInput(uint8_t data){
uint16_t i;
for( i = 0; i < 8; i++){
if(data & 0x80){
HIGH_HUB12_DR;
}else{
LOW_HUB12_DR;
}
LOW_HUB12_CLK;
Delay_us(2);
HIGH_HUB12_CLK;
data = data << 1;
}
}
// 行选择 (1/4扫描)
void hub12SelectRows(uint8_t rows){
LOW_HUB12_C;
LOW_HUB12_D;
switch(rows){
case 0:
LOW_HUB12_A;
LOW_HUB12_B;
break;
case 1:
HIGH_HUB12_A;
LOW_HUB12_B;
break;
case 2:
LOW_HUB12_A;
HIGH_HUB12_B;
break;
case 3:
HIGH_HUB12_A;
HIGH_HUB12_B;
break;
default:
break;
}
}
// 行选择 (1/4扫描)
void hub12Display(uint16_t bright,uint8_t *buffer)
{
for(u8 s=0; s<4; s++){ // 4个行组(1/4扫描)
HIGH_HUB12_OE;
hub12SelectRows(s);
// Delay_us(20);
LOW_HUB12_LAT;
for(int i=0; i<SCAN_NUM; i++) {
hub12DataSerialInput(buffer[s*SCAN_NUM + i]); //128字节
}
HIGH_HUB12_LAT;
LOW_HUB12_OE;
Delay_us(bright);
HIGH_HUB12_OE;
}
}
//高低字节交换,0b10110000 → 0b00001101
u8 SwapByte(u8 data)
{
data=(data<<4)|(data>>4);
data=((data<<2)&0xcc)|((data>>2)&0x33);
data=((data<<1)&0xaa)|((data>>1)&0x55);
return data;
}
// 打印buffer内容
void PrintBuffer(const char* name, uint8_t* buffer, uint32_t size) {
for(uint32_t i = 0; i < size; i++) {
printf("0x%02X ", buffer[i]);
if((i + 1) % 16 == 0) {
printf("\n");
}
}
printf("\n");
}
// 打印dispram的数据结构
void PrintDispramStructure(void) {
printf("\n Dispram 数据结构 \n");
for(uint8_t group = 0; group < 4; group++) {
printf("Group %d:\n", group);
for(uint8_t scan_line = 0; scan_line < 4; scan_line++) {
printf(" Scan Line %d: ", scan_line);
uint16_t start_idx = group * SCAN_NUM + scan_line * 8;
for(uint8_t i = 0; i < 8; i++) {
printf("0x%02X ", dispram[start_idx + i]);
}
printf("\n");
}
}
}
void WriteScreen(u8 location, u8 *text)
{
u8 i; // 原始的扫描行组
u8 j; // 显示缓冲区的标号
u8 k;
u8 buffer[32];
const u8 row_map[4] = {1,2,3, 0}; //行扫描修正
printf("\n\n=== Writing Hanzi at Location %d ===\n", location);
/* 字模处理 */
for(k = 0; k < 32; k++) {
buffer[k] = text[31 - k]; //上下左右交换、高低字节交换
buffer[k] = SwapByte(buffer[k]);
}
/* 写缓冲区 */
for(i = 0; i < 4; i++) // 4组扫描行 (i=0,1,2,3 对应 4/1,4/2,4/3,4/4)
{
// 通过查找表，获取用于行修正计算的 "new_i"
u8 new_i = row_map[i];
for(j = (SCAN_NUM * i); j < SCAN_NUM * (i + 1); j++)
{
if((j >= ((SCAN_NUM * i) + 8 * location)) && (j <= ((SCAN_NUM * i + 3) + 8 * location)))//0-3列
{
// 使用 new_i 来计算行修正项，但 j 的范围仍基于原始的 i
dispram[j] = buffer[(7 - 2 * new_i) + 8 * (j - 8 * location - SCAN_NUM * i)]; //右边字节
//printf("Write: dispram[%d] = buffer[%d] = 0x%02X\n", j, (7 - 2 * new_i) + 8 * (j - 8 * location - SCAN_NUM * i), dispram[j]);
}
if((j >= ((SCAN_NUM * i + 4) + 8 * location)) && (j <= ((SCAN_NUM * i + 7) + 8 * location)))//4-7列
{
dispram[j] = buffer[(6 - 2 * new_i) + 8 * (j - 8 * location - SCAN_NUM * i - 4)]; //左边字节
// printf("Write: dispram[%d] = buffer[%d] = 0x%02X\n", j, (6 - 2 * new_i) + 8 * (j - 8 * location - SCAN_NUM * i - 4), dispram[j]);
}
}
}
PrintDispramStructure();
}
//静态显示汉字
void StaticDisplay(uint8_t font[4][32])
{
memset(dispram, 0, sizeof(dispram)); // 清空显存
//locatin，0-3，表示第几个汉字的位置
for(u8 location=0; location<4; location++)
{
WriteScreen(location, font[location]);
}
}
程序逻辑为：
给void StaticDisplay(uint8_t font[4][32])传入Chinese汉字点阵数组，
然后调用WriteScreen(location, font[location]);，先将Chinese汉字点阵数组中的字节进行上下左右交换、高低字节交换，映射顺序调整后，存入buffer数组，然后将数组通过，写缓存的映射逻辑，将数据存入dispram。
在main中循序调用hub12Display(200,dispram);将dispram。中的数据写映射到屏幕上
函数PrintDispramStructure();输出的日志如下：
UARTinit
init
Dispram 数据结构
Group 0:
Scan Line 0: 0x02 0x28 0x49 0x00 0x08 0xA0 0x08 0x80
Scan Line 1: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 2: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 3: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Group 1:
Scan Line 0: 0x04 0x24 0x2A 0xFC 0x04 0xA0 0x40 0x80
Scan Line 1: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 2: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 3: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Group 2:
Scan Line 0: 0x08 0x45 0x14 0x04 0x02 0x10 0x40 0xFC
Scan Line 1: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 2: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 3: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Group 3:
Scan Line 0: 0x81 0x10 0x05 0x00 0x10 0x40 0x04 0x80
Scan Line 1: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 2: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Scan Line 3: 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Dispram 为屏幕的映射逻辑，应该是一一对应16*64大小的屏幕中的每个像素
从日志中，看不出Chinese数组中的汉字点阵，调整到Dispram 后，有什么规律
我自己写了一个映射逻辑
// 屏幕尺寸配置
#define SCREEN_WIDTH 64 // 屏幕宽度（列数）
#define SCREEN_HEIGHT 16 // 屏幕高度（行数）
// 扫描方式配置
#define SCAN_MODE 4 // 扫描方式：4=1/4扫描，8=1/8扫描，16=1/16扫描
//一组多少行
#define ROW_NUM_GROUP SCREEN_HEIGHT/SCAN_MODE
#define HANZI_WIDTH 16 // 单个汉字宽度
#define HANZI_HEIGHT 16 // 单个汉字高度
//汉字一行的字节量
#define HANZI_SIZE HANZI_WIDTH/8
#define MAX_HANZI_NUM (SCREEN_WIDTH / HANZI_WIDTH) // 最大显示汉字数
#define BYTES_PER_ROW (SCREEN_WIDTH / 8) // 每行字节数
#define BUFFER_SIZE (ROW_NUM_GROUP * BYTES_PER_ROW * SCAN_MODE) // 显存大小
u8 Chinese[4][32] =
{
{
0x00,0x01,0x00,0x01,0x3F,0x01,0x20,0x3F,0xA0,0x20,0x92,0x10,0x54,0x02,0x28,0x02,
0x08,0x02,0x14,0x05,0x24,0x05,0xA2,0x08,0x81,0x08,0x40,0x10,0x20,0x20,0x10,0x40,
},
{
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
},
{
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
},
{
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
0x00, 0x00,
},
};
// 动态显存
uint8_t dispram[BUFFER_SIZE] = {0};
void hub12DataSerialInput(uint8_t data){
uint16_t i;
for( i = 0; i < 8; i++){
if(data & 0x80){
HIGH_HUB12_DR;
}else{
LOW_HUB12_DR;
}
LOW_HUB12_CLK;
Delay_us(2);
HIGH_HUB12_CLK;
data = data << 1;
}
}
void hub12SelectRows(uint8_t row_address) {
switch(SCAN_MODE) {
case 4: // 1/4扫描 - 使用A,B两根线
switch(row_address & 0x03) { // 只取低2位
case 0: LOW_HUB12_A; LOW_HUB12_B; break;
case 1: HIGH_HUB12_A; LOW_HUB12_B; break;
case 2: LOW_HUB12_A; HIGH_HUB12_B; break;
case 3: HIGH_HUB12_A; HIGH_HUB12_B; break;
}
break;
case 8: // 1/8扫描 - 使用A,B,C三根线
if (row_address & 0x01) HIGH_HUB12_A; else LOW_HUB12_A;
if (row_address & 0x02) HIGH_HUB12_B; else LOW_HUB12_B;
if (row_address & 0x04) HIGH_HUB12_C; else LOW_HUB12_C;
break;
case 16: // 1/16扫描 - 使用A,B,C,D四根线
if (row_address & 0x01) HIGH_HUB12_A; else LOW_HUB12_A;
if (row_address & 0x02) HIGH_HUB12_B; else LOW_HUB12_B;
if (row_address & 0x04) HIGH_HUB12_C; else LOW_HUB12_C;
if (row_address & 0x08) HIGH_HUB12_D; else LOW_HUB12_D;
break;
}
}
void hub12Display(uint8_t *buffer) {
for(uint8_t group = 0; group < ROW_NUM_GROUP; group++) {
HIGH_HUB12_OE;
uint8_t row_address = group;
hub12SelectRows(row_address);
LOW_HUB12_LAT;
for(uint16_t i = 0; i < BYTES_PER_ROW * SCAN_MODE; i++) {
hub12DataSerialInput(buffer[group * BYTES_PER_ROW * SCAN_MODE + i]);
}
HIGH_HUB12_LAT;
LOW_HUB12_OE;
Delay_us(300);
}
}
void PrintDispram(void) {
printf("\n=== dispram dump (size=%d) ===\n", BUFFER_SIZE);
for (int i = 0; i < BUFFER_SIZE; i++) {
if (i % 8 == 0) {
printf("\nRow %02d: ", i / 8);
}
printf("0x%02X ", dispram[i]);
}
printf("\n==============================\n");
}
//高低字节交换,0b10110000 → 0b00001101
u8 SwapByte(u8 data)
{
data=(data<<4)|(data>>4);
data=((data<<2)&0xcc)|((data>>2)&0x33);
data=((data<<1)&0xaa)|((data>>1)&0x55);
return data;
}
void WriteHanzi(uint8_t *hanzi_data, uint8_t hanzi_index) {
uint8_t buffer[32];
uint16_t dispram_index;
//const u8 row_map[4] = {1,2,3, 0}; //行扫描修正
uint8_t start_col_byte = hanzi_index * (HANZI_WIDTH / 8);
printf("\n\rstart_col_byte=%d,\n\r",start_col_byte);
printf("buffer=\n\r");
for(uint8_t k = 0; k < 32; k++) {
buffer[k] = hanzi_data[31 - k]; // 左右反转
buffer[k] = SwapByte(buffer[k]); // 字节反转
printf("0x%2X ",buffer[k]);
if(k%8==0)
printf("\n\r");
}
printf("\n\rdispram=\n\r");
for(uint8_t group = 0; group < ROW_NUM_GROUP; group++) {
for(uint8_t scan_line = 0; scan_line < SCAN_MODE; scan_line++) {
// 计算当前行在汉字数据中的行号
uint8_t hanzi_row = group * SCAN_MODE + scan_line;
// 处理该行的每个字节
for(uint8_t col_byte = 0; col_byte < (HANZI_WIDTH / 8); col_byte++) {
// 计算显存中的目标位置
dispram_index = group * BYTES_PER_ROW * SCAN_MODE +
scan_line * BYTES_PER_ROW +
(start_col_byte + col_byte);
//printf("dispram_index=%d,\n\r",dispram_index);
// 计算汉字数据中的源位置
uint8_t buf_index = hanzi_row * (HANZI_WIDTH / 8) + col_byte;
//printf("buf_index=%d,\n\r",buf_index);
if(dispram_index < BUFFER_SIZE && buf_index < 32) {
uint8_t hanzi_byte = buffer[buf_index];
dispram[dispram_index] = hanzi_byte;
}
}
}
}
PrintDispram();
}
// 静态显示示例
void StaticDisplayDemo(void) {
memset(dispram, 0, BUFFER_SIZE);
for(uint8_t i = 0; i < MAX_HANZI_NUM; i++) {
WriteHanzi(Chinese[i],i);
}
}
函数 PrintDispram();输出的日志如下
init
start_col_byte=0,
buffer=
0x 2
0x 8 0x 4 0x 4 0x 8 0x 2 0x10 0x81 0x10
0x45 0xA0 0x24 0xA0 0x28 0x40 0x10 0x40
0x14 0x40 0x2A 0x 8 0x49 0x 4 0x 5 0xFC
0x 4 0x80 0xFC 0x80 0x 0 0x80 0x 0
dispram=
=== dispram dump (size=128) ===
Row 00: 0x02 0x08 0x00 0x00 0x00 0x00 0x00 0x00
Row 01: 0x04 0x04 0x00 0x00 0x00 0x00 0x00 0x00
Row 02: 0x08 0x02 0x00 0x00 0x00 0x00 0x00 0x00
Row 03: 0x10 0x81 0x00 0x00 0x00 0x00 0x00 0x00
Row 04: 0x10 0x45 0x00 0x00 0x00 0x00 0x00 0x00
Row 05: 0xA0 0x24 0x00 0x00 0x00 0x00 0x00 0x00
Row 06: 0xA0 0x28 0x00 0x00 0x00 0x00 0x00 0x00
Row 07: 0x40 0x10 0x00 0x00 0x00 0x00 0x00 0x00
Row 08: 0x40 0x14 0x00 0x00 0x00 0x00 0x00 0x00
Row 09: 0x40 0x2A 0x00 0x00 0x00 0x00 0x00 0x00
Row 10: 0x08 0x49 0x00 0x00 0x00 0x00 0x00 0x00
Row 11: 0x04 0x05 0x00 0x00 0x00 0x00 0x00 0x00
Row 12: 0xFC 0x04 0x00 0x00 0x00 0x00 0x00 0x00
Row 13: 0x80 0xFC 0x00 0x00 0x00 0x00 0x00 0x00
Row 14: 0x80 0x00 0x00 0x00 0x00 0x00 0x00 0x00
Row 15: 0x80 0x00 0x00 0x00 0x00 0x00 0x00 0x00
==============================
我需要的是能显示16*16的汉字，然后屏幕高度固定为16，然后可调节屏幕的宽度

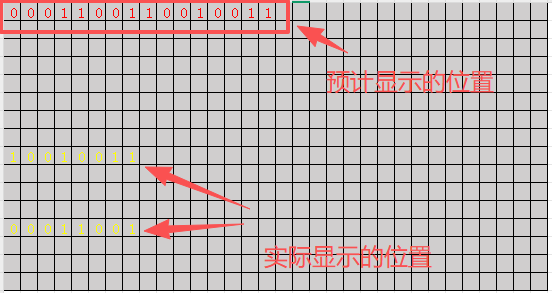

但是屏幕实际现实的是混乱的，问题点就在于，实际的屏幕映射逻辑是怎样的？？如何任意调节屏幕像素尺寸的同时，还能使汉字点阵正确映射到LED屏幕上？？？
所有回答(1)
0
还没搞定呢. 这个输出逻辑看起来很简单.
就是一行一行扫描,一个bit一个bit输出.
你按bit去看,不按字节,可能好理解点.
跟我之前给的这个是一样的逻辑
// 简化的显示函数
void simple_display(uint8_t *buffer) {
clear_screen();
char output[16][16*4+2] = {0};
for(int k=0;k<4;k++){
int bit = 0;
for(int i=0;i<16;i++){
uint16_t value = buffer[2*i + 32*k] | buffer[32*k + 2*i+1]<<8;
for(int j=0;j<16;j++){
if(value & (1<<j)){
output[i][j + 16*k] = '*'; // 使用星号表示点亮的像素
}else{
output[i][j+ 16*k] = ' ';
}
}
}
}
for(int i=0;i<16;i++){
printf("%s\n", output[i]);
}
fflush(stdout);
}
惭愧，惭愧，这个项目有点小复杂，总的这个项目主要是实现一个LED控制协议，通过串口发送16进制指令，发送屏幕显示1616和3232的汉字，设置字体颜色，屏幕分区，屏幕像素尺寸，还有4G 远程等等，这段时间在忙其他功能，都做的差不多了，然后调试的时候，发现原例程只能用于1664的屏幕，里面的参数设置的很刁钻，现在我要实现的是能适应任意16行N列的屏幕，您说的一行一行扫描,一个bit一个bit输出，这个我是明白的，但他这个单块LED屏幕并不是有序的一行接一行，
我往预计的位置写入数据，但是与实际显示的位置，差的挺远，所以我在试图摸清里面的规则
再补充一下，程序还要能适应各种合适的扫描方式1/4、1/8、1/16这些，然后我手上又没有数据手册，所以实现起来，有一定难度
@新手村中打大boss: 有3个事情

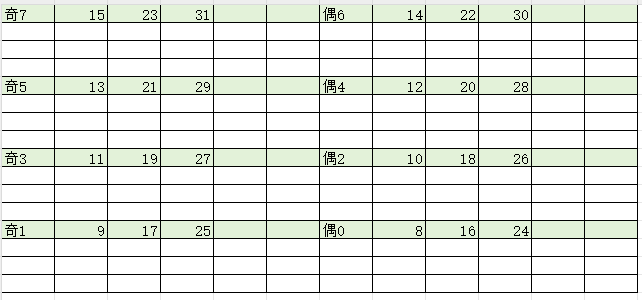

a.16列16行用4行输出, 数组被转换成了 (16 4) * 4, 每4行拼成了一个新的行.
b.拼接后的4行又有乱序: new_i = row_map[i];

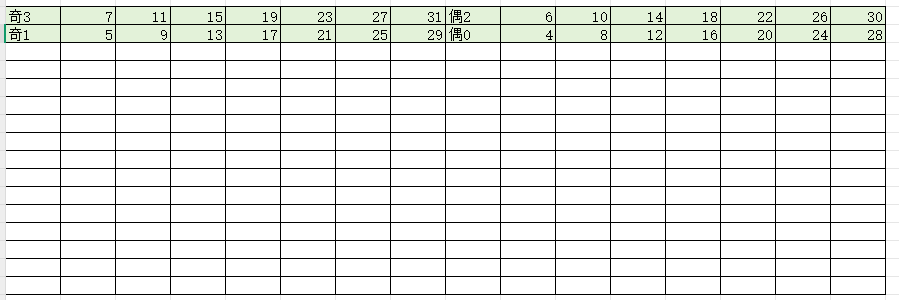

c.奇数列在一起显示,偶数列在一起显示
用二维数组可能好理解一点
